行业解决方案

电子电器行业的CAE解决方案

电子行业是有限元分析应用的一个重要领域。随着全球电子工业的飞速发展，电子产品的设计越来越精细、复杂；市场竞争要求电子产品在性能指标大幅度提高的同时还要日趋小型化。电子产品跌落、新型电子材料的研发和制造、音频设备声场特性的设计和评估、电子产品的热力仿真、芯片封装的热分析等的力学仿真是电子领域中很深入、复杂并极具挑战性的课题，需要多门学科的理论和方法的综合应用。概括来看，电子产品行业涉及CAE分析类型主要包括如下内容:

• 1.结构分析
  整机结构分析
  电路板结构分析
  器件封装结构分析
  包装结构分析

  图1  结构静力变形分析
  2.热分析
  整机热流分析
  自然热传导、对流和辐射分析
  自然热固耦合分析
  强迫热流分析
  热流优化分析

  图2  电子结构的热分析
  3.流体分析
  整机热流分析
  液冷散热器导热液流分析
  风道制冷制热气流分析

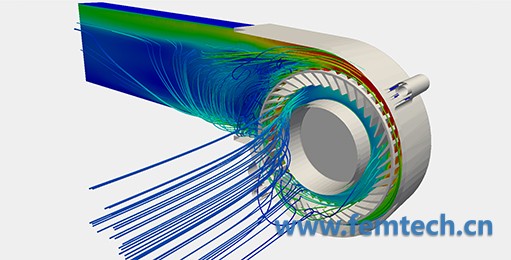

  图3  流体分析
  4.振动噪声分析
  仿真环境中划分网格、建立接触关系
  求解器进行模态和频响分析
  随机振动分析
  热传导分析
  热应力分析

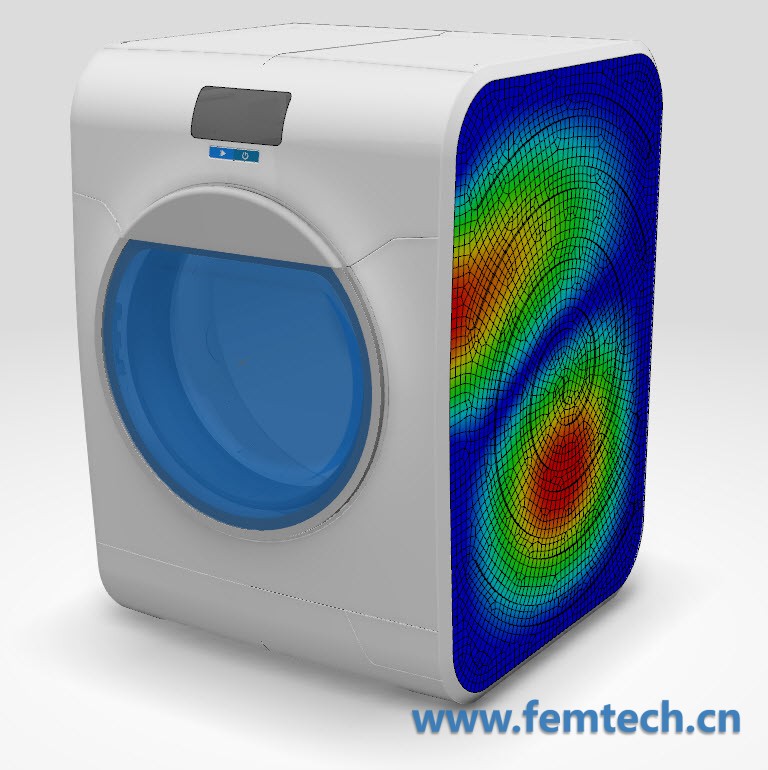

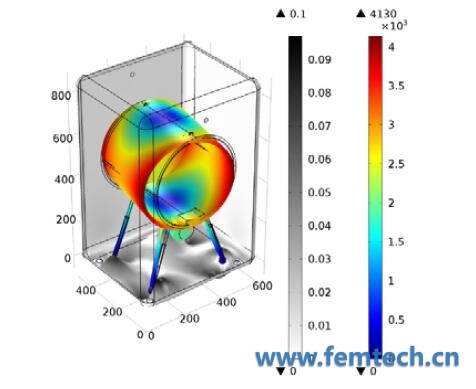

  图4  洗衣机震动噪音分析
  5.碰撞与跌落分析
  整机带包装跌落分析
  裸机跌落分析
  码垛跌落分析
  使用场景碰撞分析

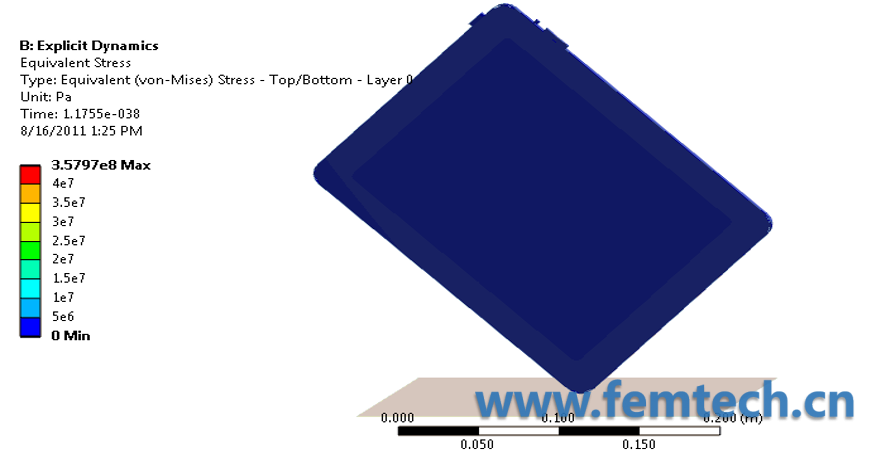

  图5  笔记本电脑跌落分析
  6.模流分析（注塑模）
  注塑件：
  结构特点：薄壁复杂结构，厚度不均匀，大量的倒圆角，加强筋、圆角、相贯和孔洞较多。
  1）模流分析———Moldflow
  2）成型方案分析
  3）注塑缺陷分析
  4）翘曲变形分析

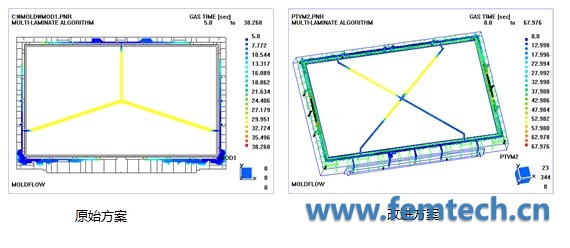

  图6  电视机外壳模流分析
  7.热-结构耦合分析
  液冷散热器导热液流分析
  器件温循应力分析
  焊点温循应力分析
  工作条件温度导致焊点失效分析
  工作条件温度导致器件失效分析
  图7  热固耦合分析
  8.优化分析
  减重优化分析
  散热件的结构热优化分析
  裸机布局优化分析
  包装优化分析
  图8  结构优化分析
  9.破坏与失效分析
  焊点疲劳失效分析
  焊点受力开裂分析
  器件受力失效分析
  器件疲劳失效分析
  图9  失效分析
